레지덮든이불

울산급 배치3. 2. 3번함 인듯 보이네유

저달 진수된 경북함은

PG56

FF956

FFG829 로 아해군의 역사를 이어갈듯 합니다.

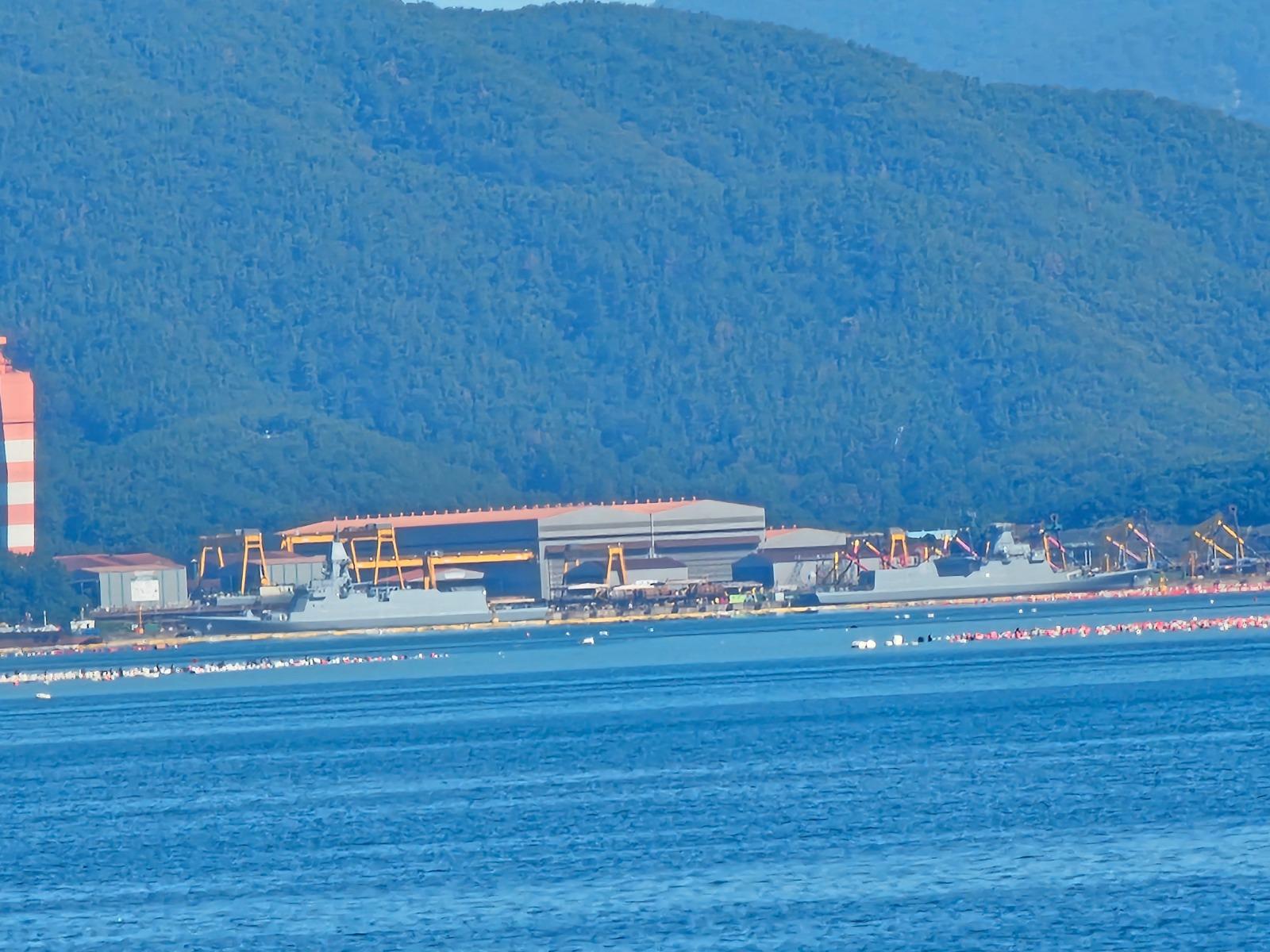

좌측. 통합마스타 설치된 저달 진수한 경북함.

우측. 마스타 없는게

아직 명명식 안한 3번함 인듯요.

인수요원분들..

예전 마산타코마나, 울산현대, 거제대우 같이

시내가 아닌

고성군 산속 바닷가에서 고생많아요

감독.시운전,인수.전력화 잘 하시길ㅋㅋ

본 게시물을 뉴스 및 기타 매체에서 인용하실 때는 '보배드림' 출처 표기를 부탁드립니다

열기 댓글 10 쓰기

충남급 관련 궁금한점이..

4면 고정형 AESA 레이더가 해당 레이더는 탐지, 추적, 대응이 가능하다고 합니다.해당 레이더 주팟수는 S밴드로 알고 있습니다.

해궁이나 해성미상일이야 중간 유도 후 자체 시커(또는 탐지레이더)를 통해 종말 유도를 한다고 가정할 때 해당 별도 사통레이더는 없어도 될 듯합니다.

다만 함포의 경우에는 S밴드로는 해상도(?) 측면에서 좀 불리할 것 같은데 어떠헥 하는지 궁금하네요..
남은거라고는 EOTS 나 IRST를 활용하는건지 궁금하네요

라이판테스25.07.28 10:54신고
댓글

X밴드가 S밴드에 비해 파장이 좁고 고주파다보니 분해능이 높긴 합니다만, 그렇다고 S밴드가 못쓸 수준은 아닙니다. 이지스 레이더로 유명한 SPY-1 역시 S밴드를 사용하고, E-3 조기경보기의 APY-1/2 역시 S밴드, 차세대 이지스 레이더인 SPY-6 역시 S밴드입니다. S밴드 레이더로도 적 항공기나 미사일처럼 현존하는 위협을 탐지, 추적하는 데는 충분하다는 얘깁니다.

함포 조준시에는 말씀하신대로 보통 EOTS를 활용합니다. 이는 KMK45 함포 사거리의 대부분이 가시거리에 포함되기 때문입니다. 이 외에도 동급에는 SPS-300K라는 X밴드 대수상 레이더가 탑재되어 있어 EOTS와 상호보완하며 운용됩니다.

사족으로,
굳이 분해능이 좋은 X밴드를 대수상 레이더에 사용하고 대공레이더에 S밴드를 쓰는 이유는 X밴드의 주파수 특성상 원거리탐지에 불리하기 때문입니다. 만약 X밴드로 원거리 탐지를 하려면 출력이 어마어마하게 높아져야 합니다. 그만큼 레이더의 크기도 커지고 전기도 많이 필요합니다. 사드의 TPY-2나 SBX가 거대해진 이유입니다. 구축함이나 초계함급에 장착해서 사용하긴 무리가 있죠.

늑대아저씨25.07.28 12:30신고
댓글

@늑대아저씨 SPS-300이 X밴드였네요.. 대수상레이더이니 2차원이겠네.. 이걸로 탐색하여 거리 방위 확인하고 EOTS 식별 거리 이내에 들어오면 EOTS로 식별후 함포 사거리 이내 접근시 발사 하는 식이겠군요..

라이판테스25.07.29 08:15신고
댓글

비슷합니다. 다만 굳이 EOTS로 식별할 것 없이 레이더만으로도 표적획득, 추적 후 사격하는 것도 가능합니다. 피아식별만 가능하다면요.

실제로 EOTS가 없는 참수리급 고속정이나 각종 상륙함, 지원함과 해경 경비함들도 함에 탑재된 각종 센서(레이더, 환경센서, 자이로, GPS 등)를 통해 획득된 정보를 융합해 사격제원을 산출, 함포 사격에 활용하고 있습니다.

늑대아저씨25.07.29 11:56신고

답댓글을 입력해주세요.
2세대 경북함 사통사 출신입니다. 경북함이 스크랩되어 우울했었는데 신형 함정으로 부활하였다니 너무 기쁩니다. WM-28 사통시스템의 경우 레이돔에 내장된 X 밴드 대함레이더로 조준을 합니다. LIOD(EOTS)는 육안으로 식별이 필요한 표적인 경우에 주로 사용하구요.

바람으로225.07.30 08:51신고
댓글

반갑습니다. 1함대 근무하셨겠네요. 저는 마산함이었습니다. 다행히(?) 제가 탔던 마산함은 강화도에서 함상공원이 되어서 이따금 찾아가곤 합니다.

경북함 사통사시라니까 궁금한 게 있어 여쭤봅니다.
각 포를 EOTS나 사통레이더에 개별적으로 연동하는 게 가능한가요?

예를 들어 71포는 LIOD에, 72포는 WM-28에 각각 연동시키거나, 혹은 76mm 따로, 40mm 따로 연동해 복수 이상의 표적과 동시 교전하는 게 가능한지 궁금합니다.

마산함이야 에머슨 30mm에 사람이 들어가니 로컬로 개별 교전할 수도 있지만, 경북함부터는 브레다 40mm이니 어떻게 하는지 늘 궁금했습니다ㅎㅎ;

날 더운데 건강 조심하세요~

늑대아저씨25.07.30 13:04신고
댓글

@늑대아저씨 반갑습니다. '88년에 마산함과 함께 미주 원양을 갔었던 기억이 납니다. WM-28의 경우 센서별로 모두 따로 포를 Assign 할수 있습니다. 콘솔에 대공수, 대함수, 광학수가 배치되니 동시에 3개의 목표물을 타격할수 있는 거죠. Gun Switch Board에 포를 할당할 수 있는 버튼이 있습니다. 또 사통 장비가 고장이 나는 경우에는 함교 아래 TDT 라는 장치에 연결하여 수동으로 사격도 가능합니다. 이 기능은 71포, 41포만 가능합니다.

바람으로225.07.30 13:22신고
댓글

아이고.. 그 때 출항 다음날인가 삼각파 정면으로 맞아서 실전 방수배치 붙고 난리였다고 전해들었습니다. 고생하셨겠네요.

말씀 중에 센서별로 따로 assign이라 하셨는데, 그럼 혹시 포를 DA05에도 물릴 수 있었나요? 갱신률이 낮아서 어렵지 않나 싶어서요. 여지껏 대공은 광학으로만 하는 줄 알았거든요.
그럼 경북 이후에는 ST-1802가 추가됐으니 동시에 4개 목표...?

저희는 TDT 대신 윙브릿지 좌우현에 TDS가 달려있었습니다. LIOD랑 연동되는 모니터도 달려있었는데, 그런게 바깥에 나와있으니 사통사들이 애지중지 하던 게 기억납니다. 훈련 때 흔들리는 배 위에서 조준한다고 고생하던 모습도..ㅎㅎ; 오래되서 기억이 가물가물한데 TDS에는 각 포가 다 연동됐던 것 같기도..

그러고보니 FF중에선 유독 경북만 PCC처럼 함교 아래에 TDT가 하나 있었네요. 나머지는 다 TDS처럼 좌우현에 하나씩 있구요.

늑대아저씨25.07.30 14:42신고
댓글

@늑대아저씨 마산함은 출항 당일 기관고장으로 귀진했다 다시 출항하였습니다. 제 게시물에 보면 미드웨이에 정박중인 마산, 경북함 사진이 있습니다.

DA-05 전탐 레이더로는 대공사격이 불가능합니다. 사통 대공 레이더는 DA-05처럼 회전식이 아니고 모노펄스 방식의 트래킹 안테나입니다. 고속으로 기동하는 항공기를 지금의 AESA 레이더처럼 빔포밍(4CH TRM)을 하는 거죠. 전탐사들이 TDC로 좌표를 찍어 주면 이게 사통 레이더 스코프에 표시가 되고 이때부터 트래킹(PDT; 펄스도플러트래킹)이 가능합니다. 저는 끗발이 안되어 대공사격은 못해 보고 대함수로 근무하다 제대하였습니다.

바람으로225.07.30 15:55신고
댓글

마산함 기관고장은 역사가 깊네요. 제가 탈 때도 G/T 때문에 내기사들이 고생 많았습니다.
덕분에 궁금증이 많이 해소됐습니다. 감사합니다. 날 더운데 건강 조심하세요~

늑대아저씨25.07.30 16:24신고
