K2 흑표 경사장갑

(8) 이미지

25.08.21 10:49 추천 4 조회 5632

안수즈

전차포탄이 피탄각도에 따라 장갑에 튕겨나갈수도 있단걸 처음 알게된게 영화 퓨리를 통해서였습니다

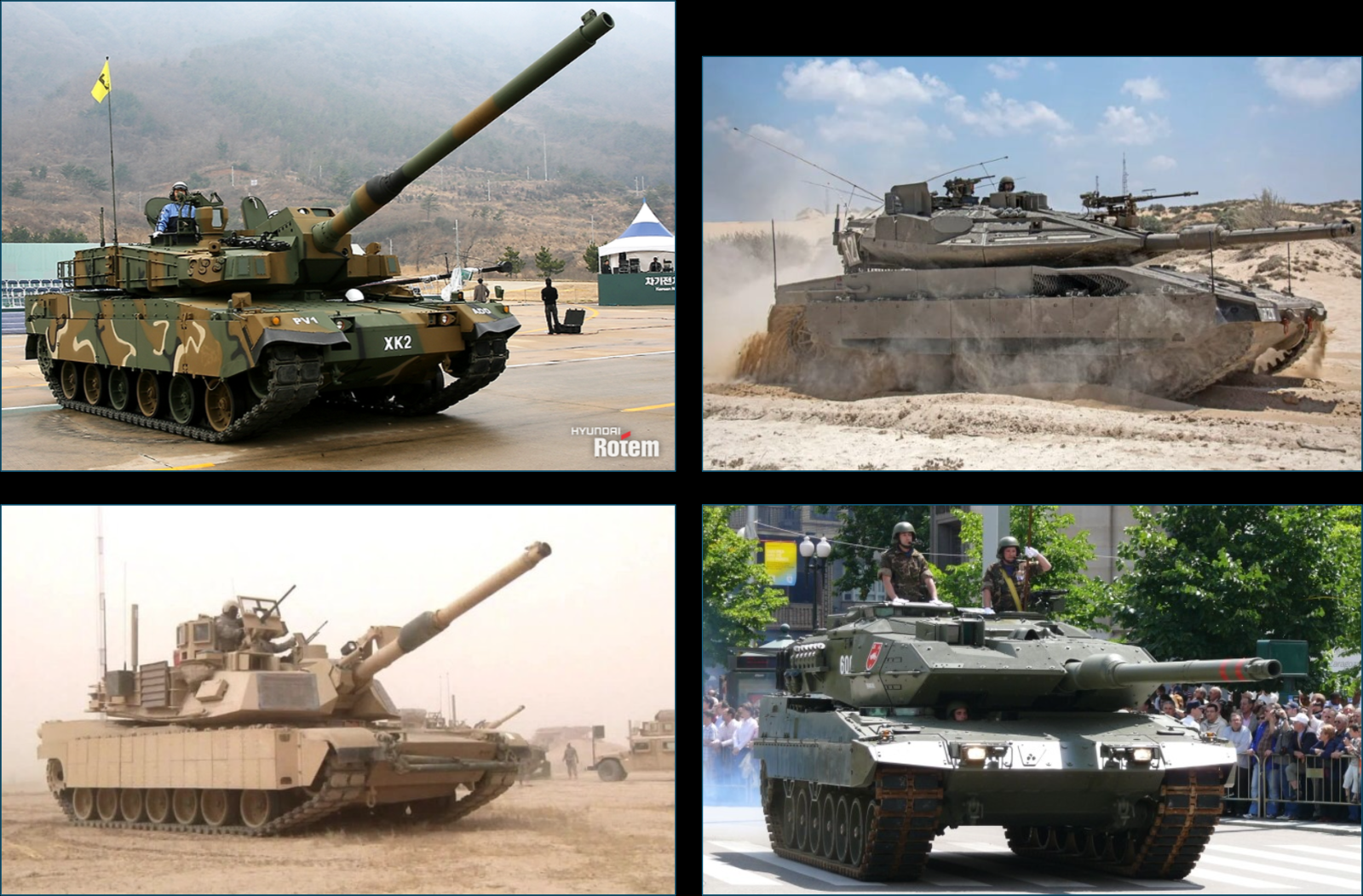

문득 현대 전차들은 장갑의 형상이 어떤가 찾아봤더니 메르카바는 작정하고 만들었나라는 생각이 들 정도로 경사장갑 디자인이 돋보이더군요

K2 흑표는 상대적으로 경사장갑 디자인에는 초점을 덜 맞춘거 같은데(특히 포탑쪽), 실전에서 어떤 유불리로 작용할지 궁금해지네요. 물론 한반도에서의 실전은 없어야겠지만..

본 게시물을 뉴스 및 기타 매체에서 인용하실 때는 '보배드림' 출처 표기를 부탁드립니다

열기 댓글 8 쓰기

베플경사장갑의 목적 중 하나가 경사도에 따른 장갑두깨 증가 와 경사도에 의해 도탄 효과를 노립니다.
대신 경사도에 따라 전차 내부 용적을 잡어먹는 단점이 존재 합니다.
그러나 완만한 경사 또는 수직은 내부용적은 대부분을 활용 할수 있고, 제작이 용이 하다는 장점은 있지요.

눈에 보이는 전차 외피, 즉 피탄면은 주장갑이 아니라 내부의 복합장갑을 보호하기 위한 일종의 케이싱 역활 입니다.
소중구경탄 과 포병탄의 파편을 1차적으로 막고, 내부 복합장갑이 보호 하기 위한 케이스 라는 거죠.

아래는 우크라이라에서 격파 된 ABV 장갑단면 입니다.
https://www.twz.com/land/first-confirmed-abrams-tank-variant-captured-by-russia-seen-with-inner-armor-exposed

아래는 초기 M-1 전차 장갑구조도 입니다.
https://blog.naver.com/pfffffff/220916529850

아래는 레오파드 2 장갑구조도 시뮬레이션 영상 입니다.
https://youtu.be/ABJLWL8_xWE?si=j0tyctc2imrI-hPQ

두사례는 보면 외부 피탄면은 완만한 경사 와 수직이지만, 내부의 복합장갑재는 굉장한 경사도를
지니고 있는걸 알수 있습니다.

한마디로 외부 피탄면만 봐서는 모른다는 거죠.
내부 복합장갑이 피탄면 각도로 층층이 적층 한건지,아니면 위 사례처럼 급격한 경사 구조 또는
수직,경사 복합 구조 인지 말 입니다.

그리고 요즘 복합장갑은 흔히 알고 있는 일명 초범 장갑이라고 불리는 세라믹 위주의 복합재 보다는,
고경도 강판 ,티타늄,알루미늄,세라믹,폴리우레탄 등으로 각기 다른 물성이 지닌 재료로 층층으로
적층하여 성형작약탄에는 유효하지만, AFPSDS에는 좀 취약한 1세대 장갑을 보완한 방식 입니다.
보시면 금속재 장갑재가 많이 사용 되므로 무게가 증가 하는 단점은 존재 합니다.

이러한 형식은 흔히 알고 있는 장갑의 단단함으로 포탄을 튕겨내거나, 막는게 아니라 각기 틀린 물성의
재질을 배치 함으로써 각기 다른 물성을 지닌 층층히 쌓인 장갑판은 관통 할때 생기는 속도변화 그리고
그충격으로 생기는 각 장갑판의 변형이 수직으로 힘을 작용하여 길다란 AFPSDS탄 지속적인 충격 과
응력변화를 버티지 못하고, 부러지거나 탄의 변형 등을 유발 하여 막는 방식 입니다.

본문이 레오파드2를 보면 전면의 쐐기 모양 장갑은 어디까지나 부가장갑이고, 주장갑은 수직면의 피탄면에
보호 되고 있다는 사실도 주지를 해야죠.

6SAR25.08.22 01:31신고

답댓글을 입력해주세요.

베플1. 흑표의 복합장갑이 타 전차에 비해 한세대 이상 앞섭니다

2. 크기도 상대적으로 작아 방어면적이 작습니다

3. 실 방어력도 방탄강 기준 800mm 이상(더 이상 자세한 수치는...)으로 가장 뛰어납니다

+_+

NoBady25.08.21 14:03신고

답댓글을 입력해주세요.

베플겉에 있는 외장강판은 수직으로 보이지만 내부에 들어가있는 복합재 장갑은 경사장갑으로 이루어져있습니다...

FerrariTGV25.08.22 15:43신고

답댓글을 입력해주세요.

K2주포로 K2후두려 패는거 찾아보세요.

도나스25.08.21 11:08신고

답댓글을 입력해주세요.
1. 흑표의 복합장갑이 타 전차에 비해 한세대 이상 앞섭니다

2. 크기도 상대적으로 작아 방어면적이 작습니다

3. 실 방어력도 방탄강 기준 800mm 이상(더 이상 자세한 수치는...)으로 가장 뛰어납니다

+_+

NoBady25.08.21 14:03신고

답댓글을 입력해주세요.
겉으로 보이는건 각져 보여도 경사장갑 적용되어 이습니다. 밖으로 티가 안날뿐 여러 종류 장갑기술이 들어가 있습니다

무좀걸린발톱25.08.21 17:01신고

답댓글을 입력해주세요.
K2 는 걍 숨으면 되니까네 경사 장갑 필요 없는 거 아잉가요 ? ㅎㅎㅎㅎ

FlexScan25.08.21 17:05신고

답댓글을 입력해주세요.
날탄이나 성형작약탄은 도탄이 잘나지 않기 때문일거라 생각
복합장갑이 답이죠

그냥해bom25.08.21 17:14신고

답댓글을 입력해주세요.
경사장갑의 목적 중 하나가 경사도에 따른 장갑두깨 증가 와 경사도에 의해 도탄 효과를 노립니다.
대신 경사도에 따라 전차 내부 용적을 잡어먹는 단점이 존재 합니다.
그러나 완만한 경사 또는 수직은 내부용적은 대부분을 활용 할수 있고, 제작이 용이 하다는 장점은 있지요.

눈에 보이는 전차 외피, 즉 피탄면은 주장갑이 아니라 내부의 복합장갑을 보호하기 위한 일종의 케이싱 역활 입니다.
소중구경탄 과 포병탄의 파편을 1차적으로 막고, 내부 복합장갑이 보호 하기 위한 케이스 라는 거죠.

아래는 우크라이라에서 격파 된 ABV 장갑단면 입니다.
https://www.twz.com/land/first-confirmed-abrams-tank-variant-captured-by-russia-seen-with-inner-armor-exposed

아래는 초기 M-1 전차 장갑구조도 입니다.
https://blog.naver.com/pfffffff/220916529850

아래는 레오파드 2 장갑구조도 시뮬레이션 영상 입니다.
https://youtu.be/ABJLWL8_xWE?si=j0tyctc2imrI-hPQ

두사례는 보면 외부 피탄면은 완만한 경사 와 수직이지만, 내부의 복합장갑재는 굉장한 경사도를
지니고 있는걸 알수 있습니다.

한마디로 외부 피탄면만 봐서는 모른다는 거죠.
내부 복합장갑이 피탄면 각도로 층층이 적층 한건지,아니면 위 사례처럼 급격한 경사 구조 또는
수직,경사 복합 구조 인지 말 입니다.

그리고 요즘 복합장갑은 흔히 알고 있는 일명 초범 장갑이라고 불리는 세라믹 위주의 복합재 보다는,
고경도 강판 ,티타늄,알루미늄,세라믹,폴리우레탄 등으로 각기 다른 물성이 지닌 재료로 층층으로
적층하여 성형작약탄에는 유효하지만, AFPSDS에는 좀 취약한 1세대 장갑을 보완한 방식 입니다.
보시면 금속재 장갑재가 많이 사용 되므로 무게가 증가 하는 단점은 존재 합니다.

이러한 형식은 흔히 알고 있는 장갑의 단단함으로 포탄을 튕겨내거나, 막는게 아니라 각기 틀린 물성의
재질을 배치 함으로써 각기 다른 물성을 지닌 층층히 쌓인 장갑판은 관통 할때 생기는 속도변화 그리고
그충격으로 생기는 각 장갑판의 변형이 수직으로 힘을 작용하여 길다란 AFPSDS탄 지속적인 충격 과
응력변화를 버티지 못하고, 부러지거나 탄의 변형 등을 유발 하여 막는 방식 입니다.

본문이 레오파드2를 보면 전면의 쐐기 모양 장갑은 어디까지나 부가장갑이고, 주장갑은 수직면의 피탄면에
보호 되고 있다는 사실도 주지를 해야죠.

6SAR25.08.22 01:31신고

답댓글을 입력해주세요.
겉에 있는 외장강판은 수직으로 보이지만 내부에 들어가있는 복합재 장갑은 경사장갑으로 이루어져있습니다...

FerrariTGV25.08.22 15:43신고

답댓글을 입력해주세요.
겉과 속이 다른거였군요..고수님들 덕분에 또 하나 배워갑니다.

안수즈25.10.30 17:38신고

답댓글을 입력해주세요.
