지난번 이야기에서는 TR 구성 GaN소자에 대해 이야기를 하였습니다.

GaN TR로 레이더 안테나가 어떻게 구성이 되는지 다뤄 보도록 하겠습니다.



6.TRM

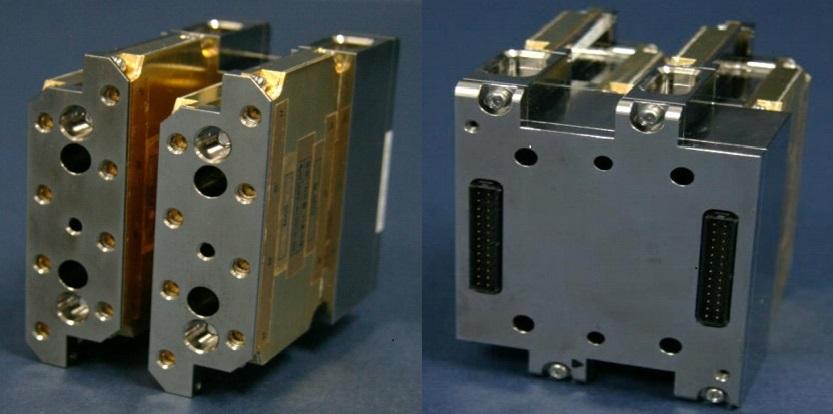

완성 된 TRM을 금속 하우징에 장입 조립을 하면 아래 그림 같은,



TRM이 최종으로 완성이 되며, TRM을 하우징에 몇개를 조합을 해서 넣냐에 따라 채널수가 확정이 됩니다.

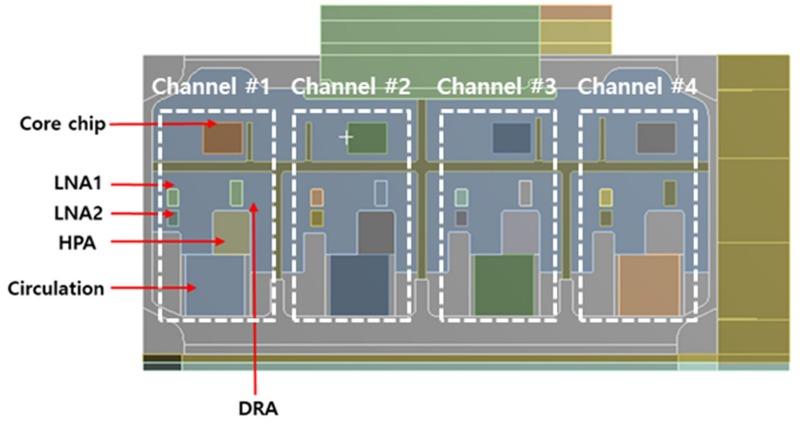

아래 그림은 4채널 예시 입니다.

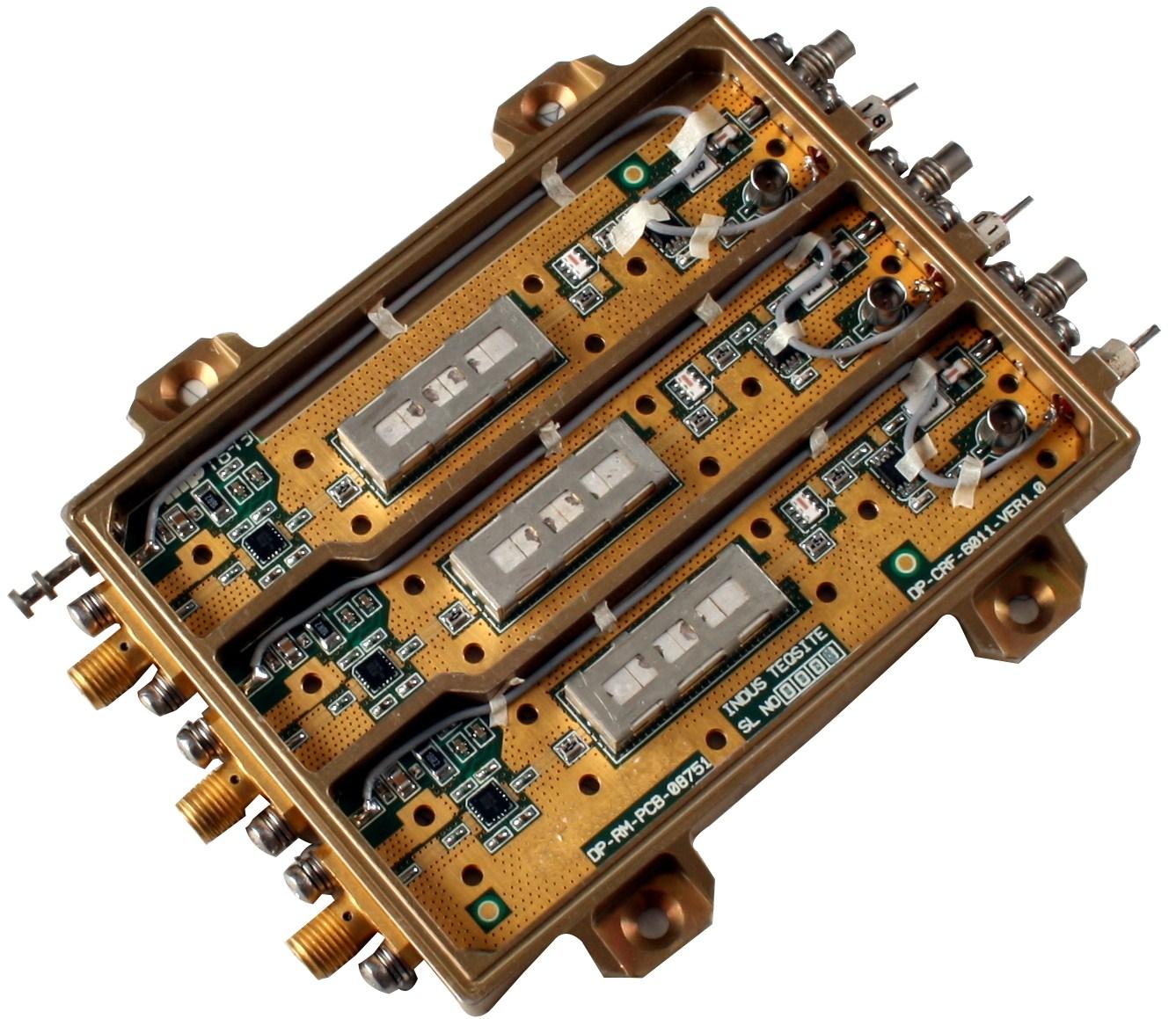

아래 그림은 3채널 실 예시 입니다.






7. TRB(Transmitter Receiver Block)

위의 TRM을 여러개 묶으면 TRB가 됩니다.

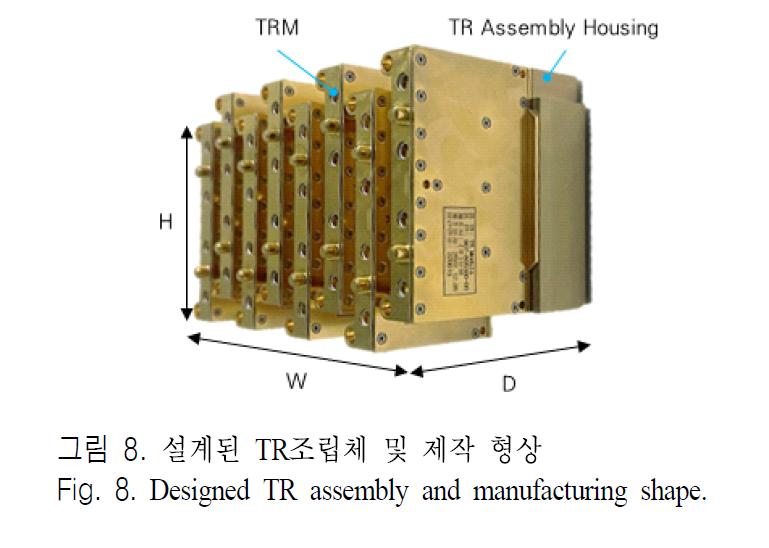

8.TR Assembly

여러 개의 TRB를 조합하면 최종적인 TR Assembly 형태가 되며,

이 TR Assembly를 레이더돔 크기에 맞게 조립 하면 모두가 아시는

AESA 레이더 안테나 형태가 됩니다



Cap 2025-06-20 14-56-31-253.jpg



정리를 하면 아래 와 같습니다.



1.TRM (Transmit/Receive Module: 송수신 모듈): AESA 레이더 안테나의 가장 구성에서 작은 단위.

2.TRB (Transmit/Receive Block: 송수신 블록): 여러 개의 TRM 모듈을 묶어서 구성

3.TRA (Transmit/Receive Assembly: 송수신 어셈블리): 여러 개의 TRB를 모아 구성한 것으로, 최종적으로 레이더 안테나를 구성하는 단위입니다

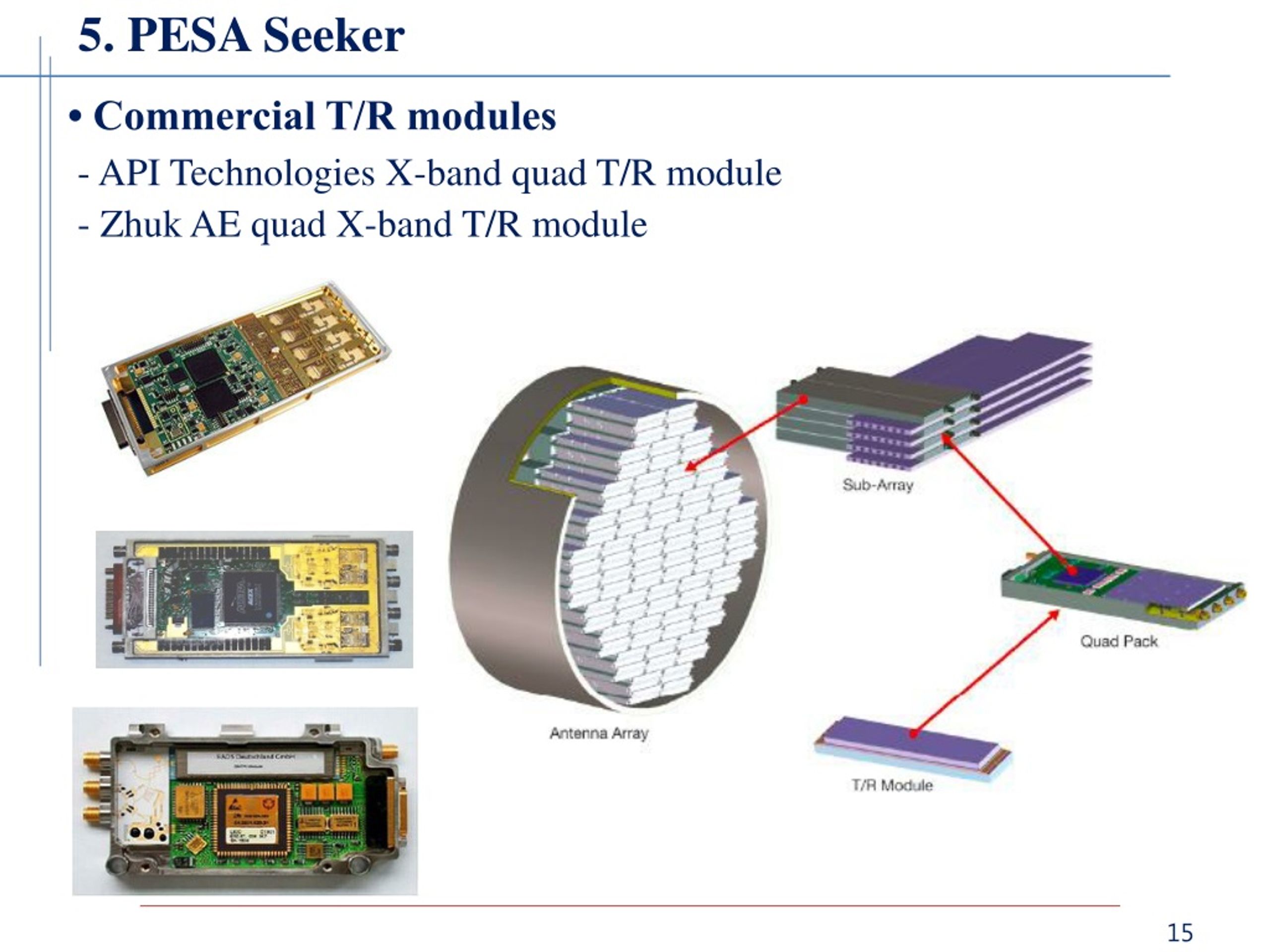

아래는 PESA 레이더 예시 입니다.

어떻게 TR들이 조립 되어 어떻게 안테나 형상을 만든다는 예시로 보시면 되겠습니다

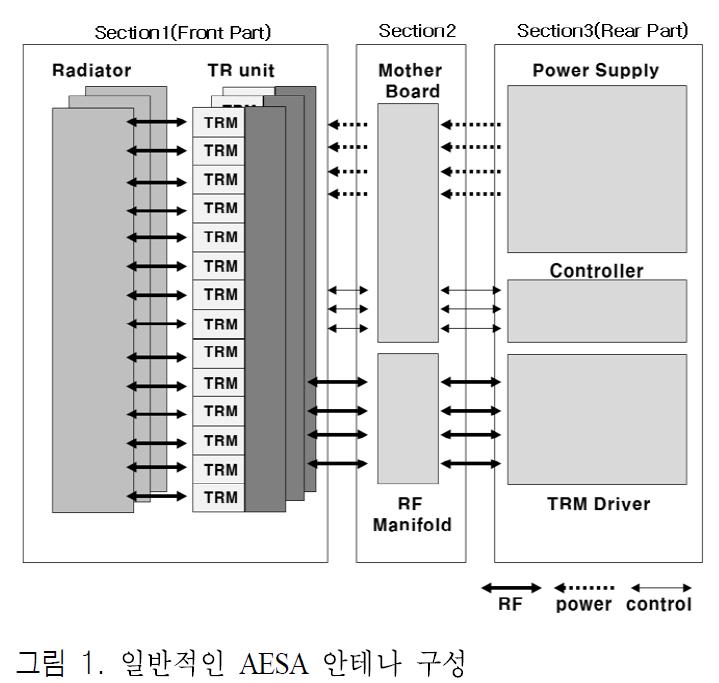

마. Antenna Radiation (복사소자)

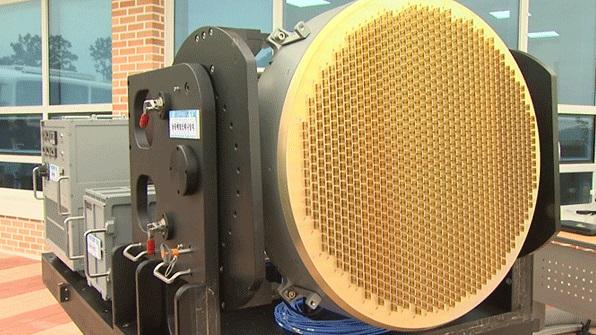

안테나 모듈 맨 앞부분을 보시면, 황금색으로 냉각핀 처럼 보이는 것이 있죠.

이게 복사소자(radiator)리고 불리는 부분 입니다.

냉각핀 또는 방열판 이 아닙니다…..ㅡㅡ;;

실제적으로 전파를 송,수신을 담당 하는 흔히 말하는 안테나 부분 입니다.







Cap 2025-10-29 12-20-01-610.jpg

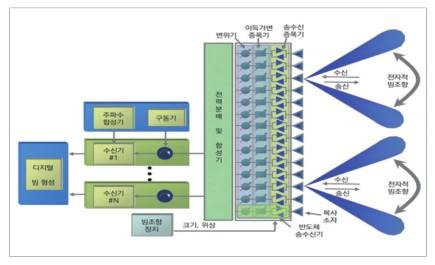

복사소자의 역할은 아래와 같습니다.



신호 송수신: 레이더 전파를 공간으로 내보내거나(송신), 반사된 신호를 받아들이는(수신) 역할을

                   합니다.

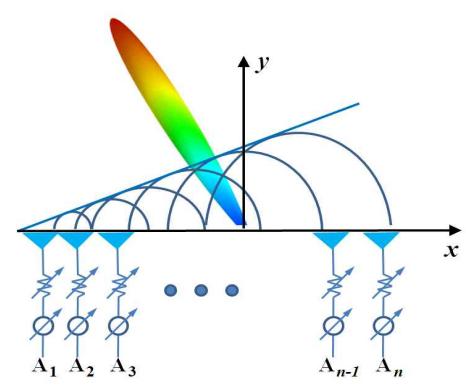

빔 조향: 각 복사 소자에 연결된 T/R 모듈의 위상과 진폭을 조절하여 전자적으로 빔의 방향을

             빠르게 바꿉니다...흔히 말하는 위상 제어 입니다.








Cap 2025-10-29 11-17-34-004.jpg

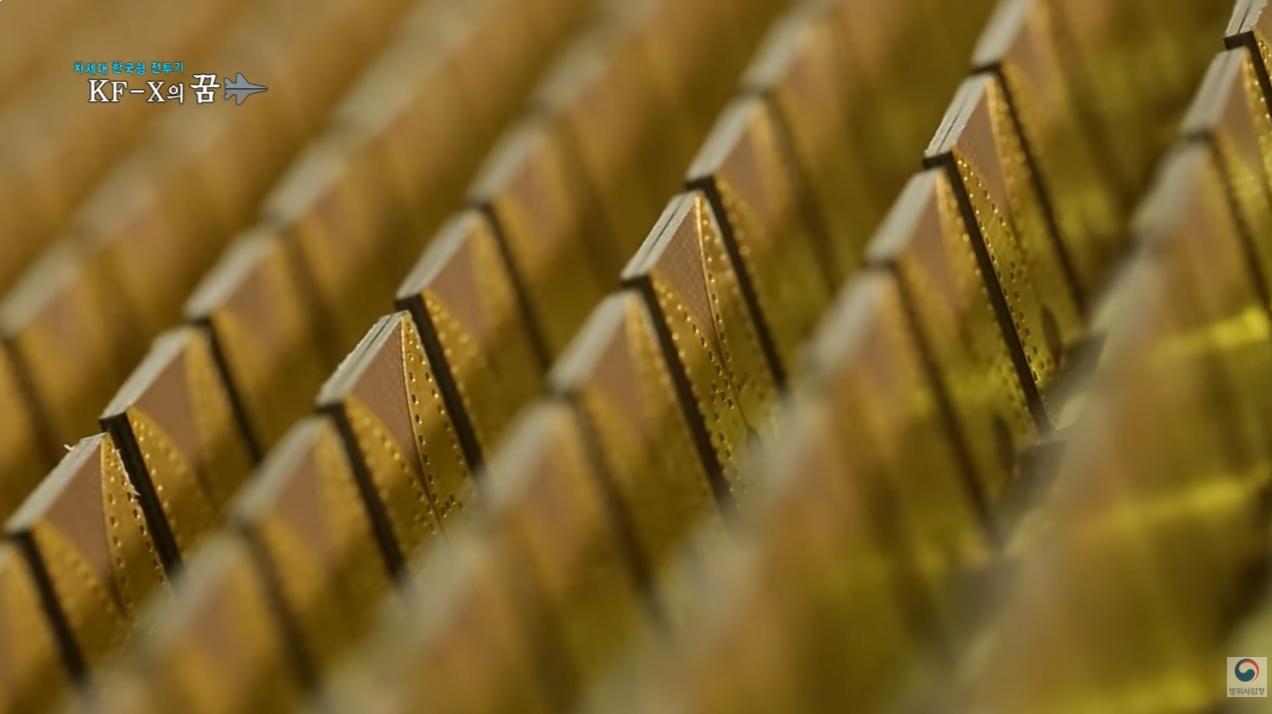

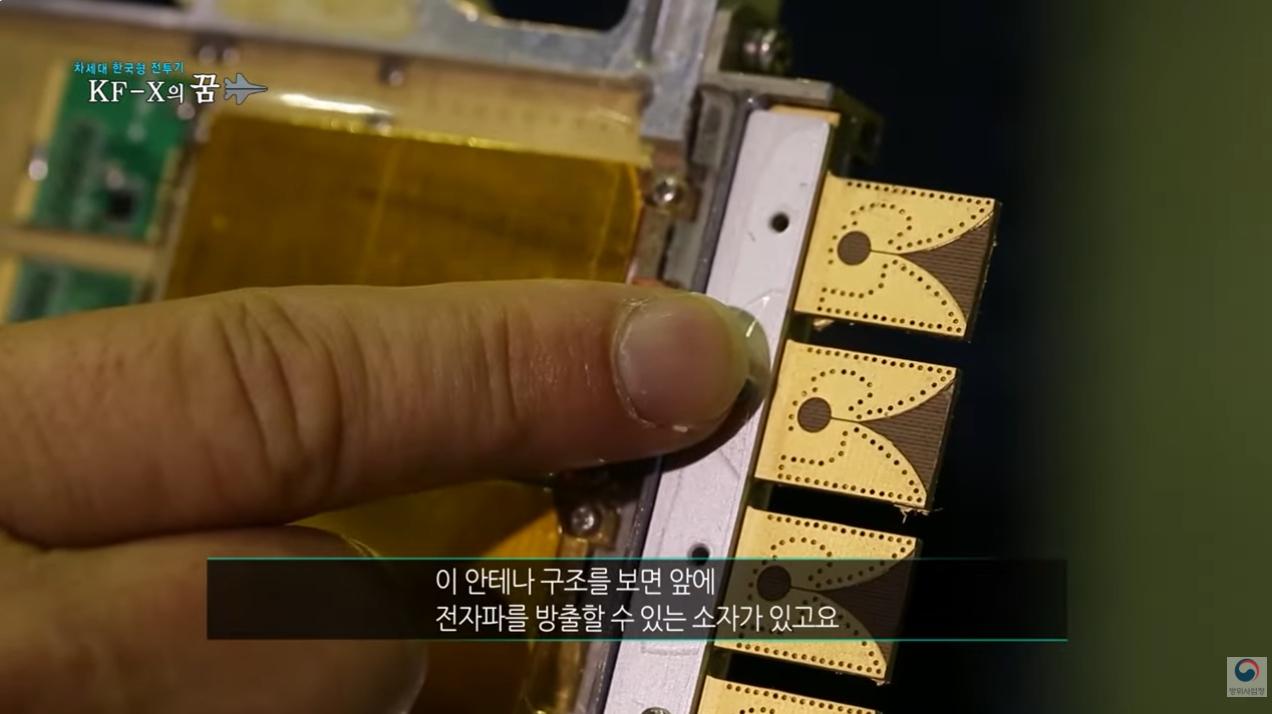

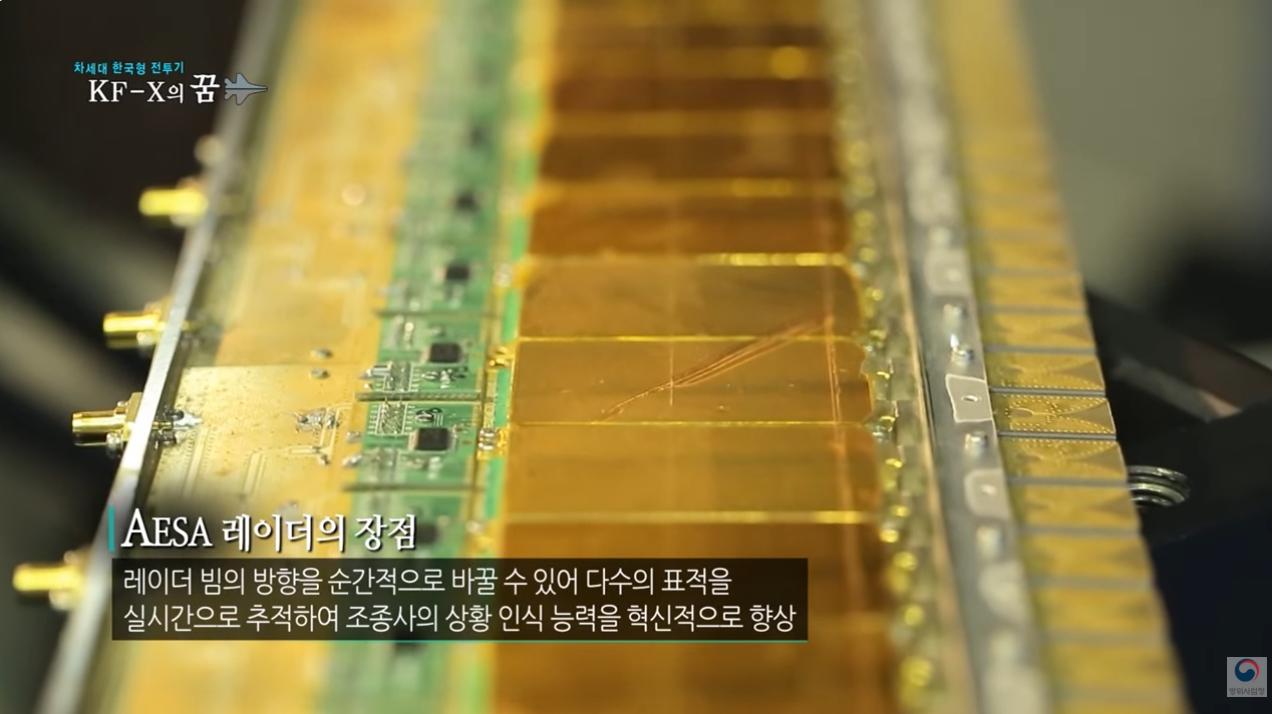

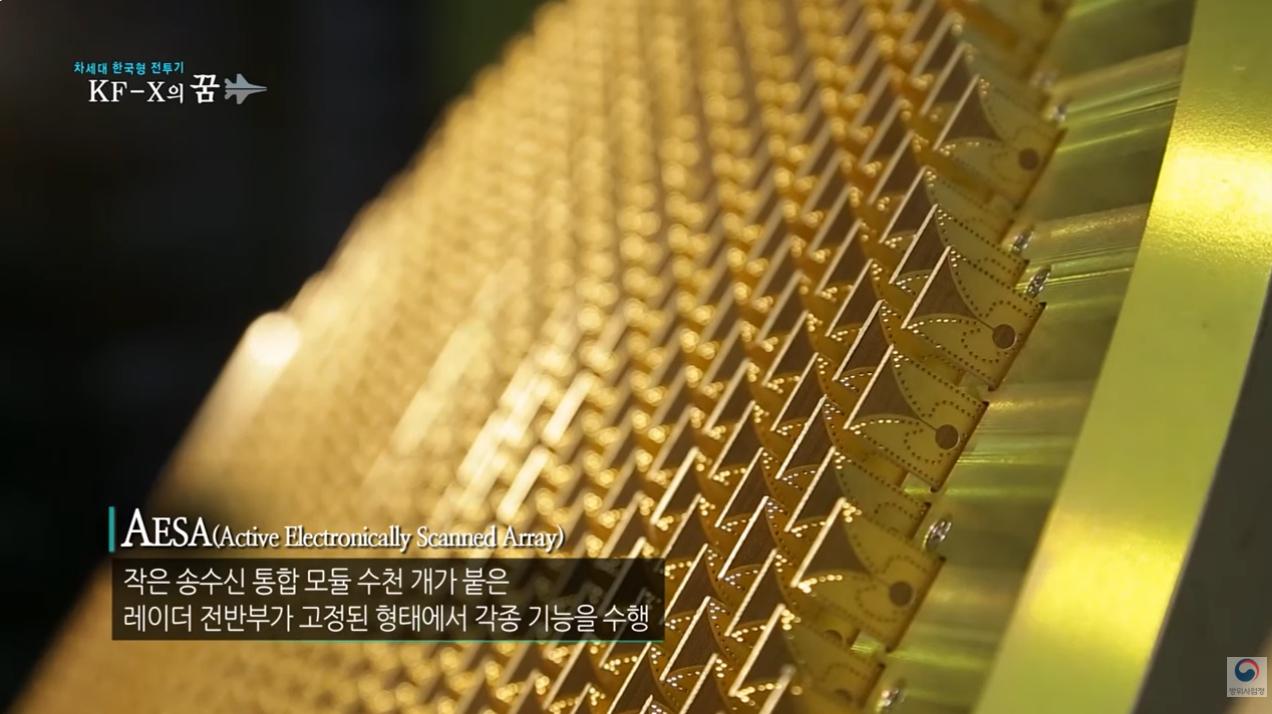

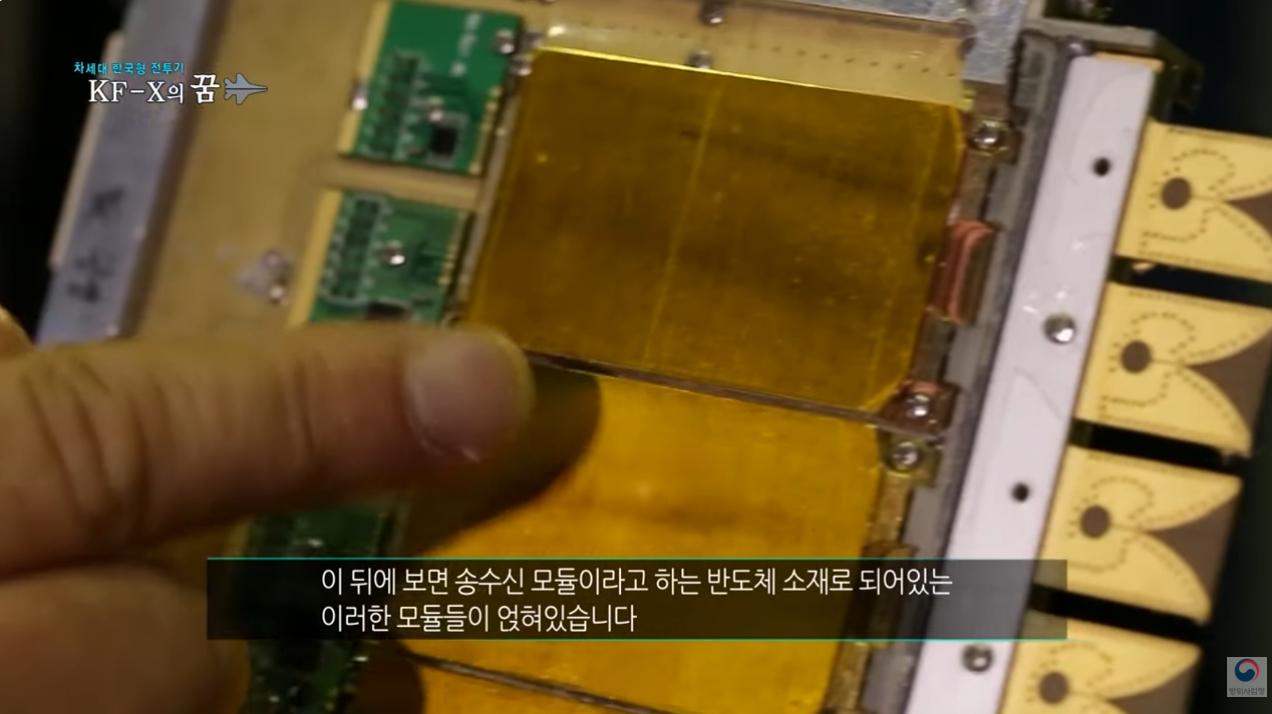

아래는 KF-X의 꿈(방위사업청)의 영상을 보시면, 복사소자의 모양,조립형태 등이 나옵니다.

https://youtu.be/p6qSQuMCekw?si=il_WqdWVoAzUDv1K





Cap 2025-10-30 14-08-18-007.jpg





Cap 2025-10-30 14-08-22-923.jpg





Cap 2025-10-30 14-08-44-860.jpg





Cap 2025-10-30 14-08-48-255.jpg





Cap 2025-10-30 14-09-11-089.jpg

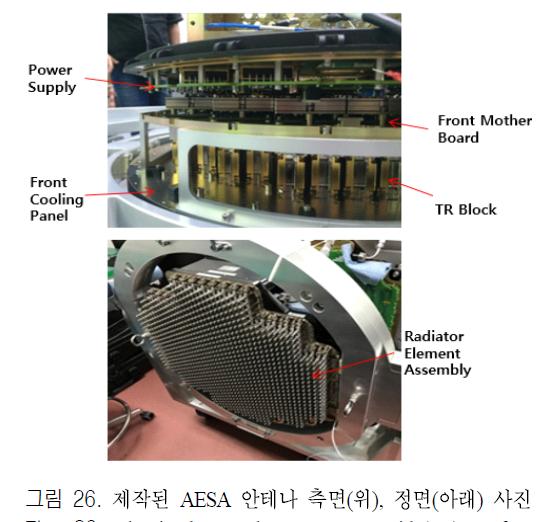

TR 과 복사소자 조립체는 아래와 같습니다.





Cap 2025-10-31 10-56-44-415.jpg







능동 위상배열안테나의 복사소자로 적합한 복사소자로는 광대역 비발디 소자, 인쇄형 다이폴 소자,

슬롯형,공진형 패치 및 개구면 도파관 안테나 등이 있으며, 영상 속의 복사소자는 비발디 소자 입니다.




아래 그림은 예시 입니다.



복사소자 타입.jpg

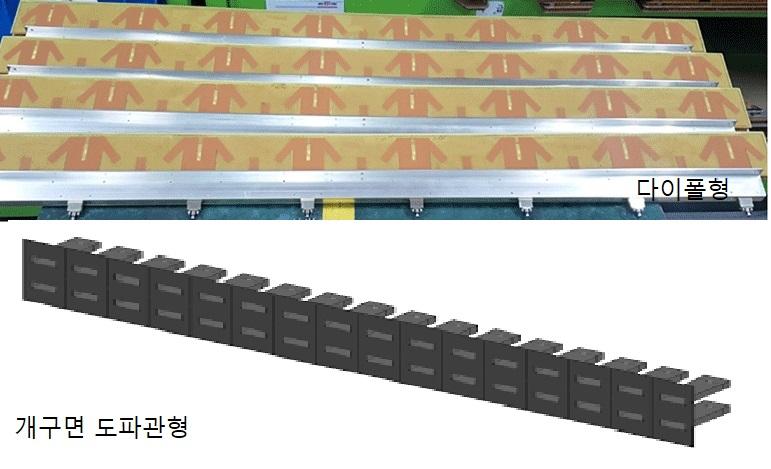

Bended ㅇ다이폴.jpg











바.위상배열안테나의 송/수신 모듈을 구성법.

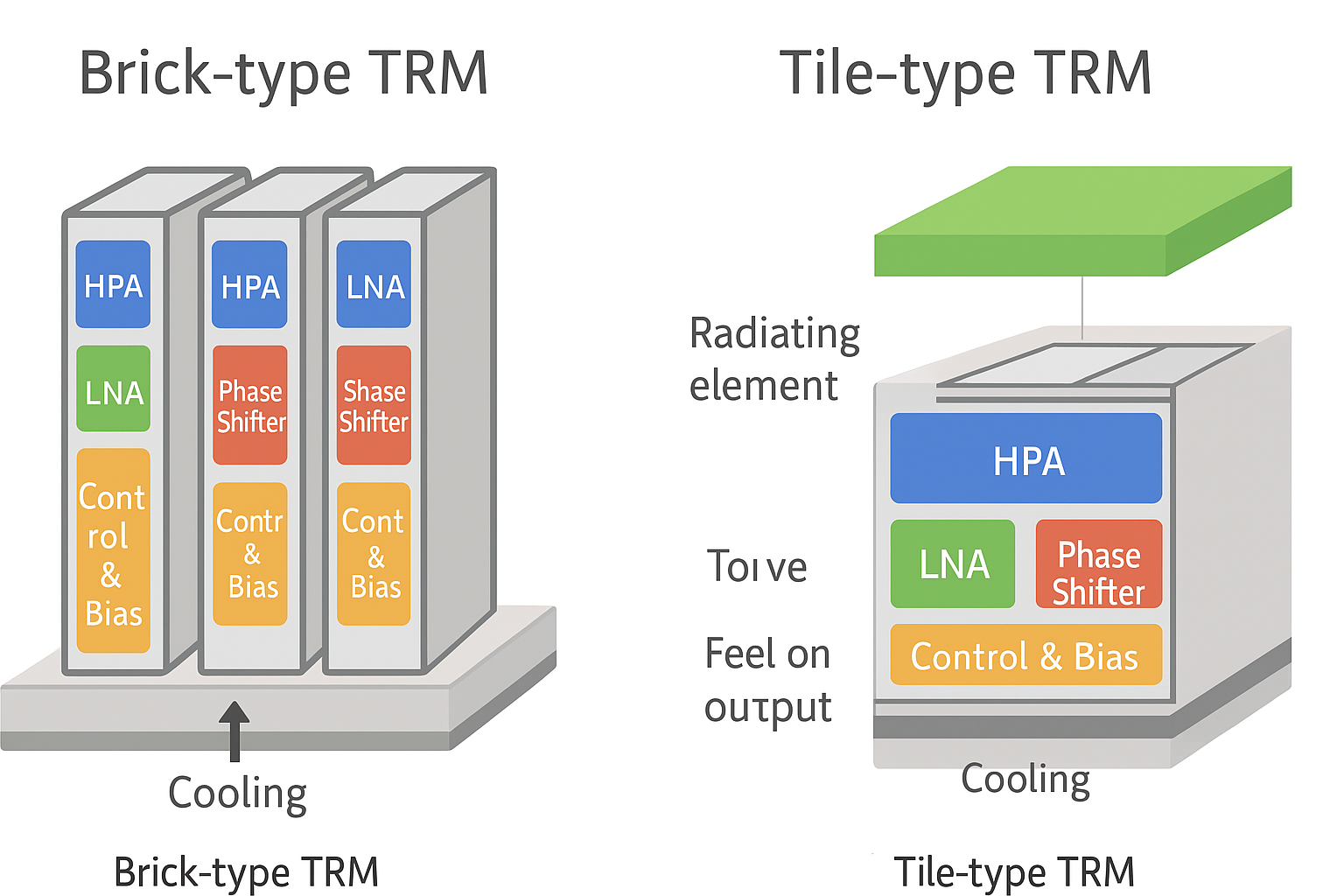

위의 안테나 구조의 배열 방법에는 브릭형 (Brick Type) 과 타일형(Tile Type) 이 있습니다.

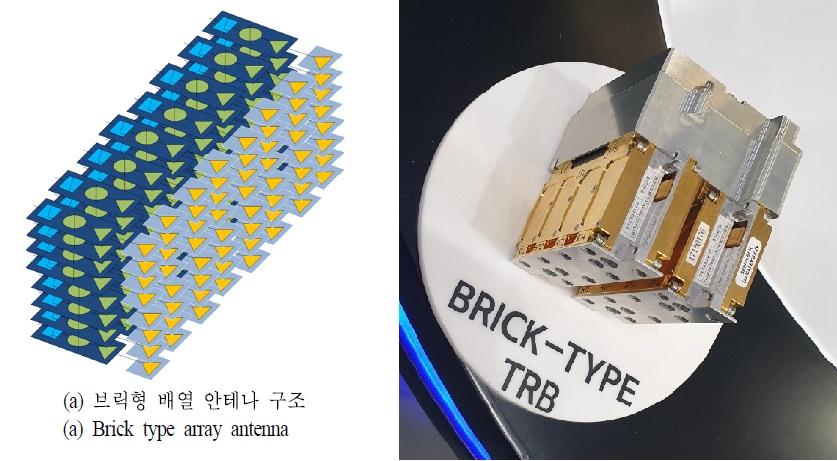

1.브릭형

HPA,LAN,Switch등 구성품이 기판에 올려져 있고, 각 기판 마다 복사소사가

한 개씩 평행한 방향으로 물려 있는 형태

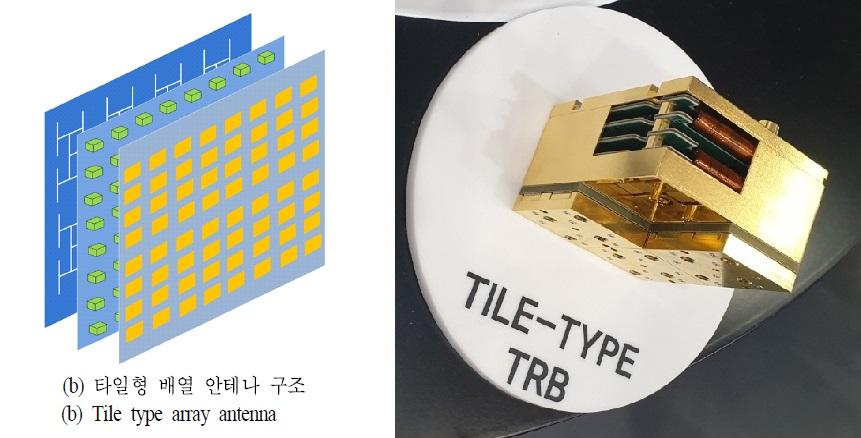

2.타일형

여러 개의 기판에 HPA,LAN,Switch 등 구성품이 나뉘어 적층 되어 있으며,

기판 위에 복사소자가 연결 되어 있어, 그룹형 패키지 형태

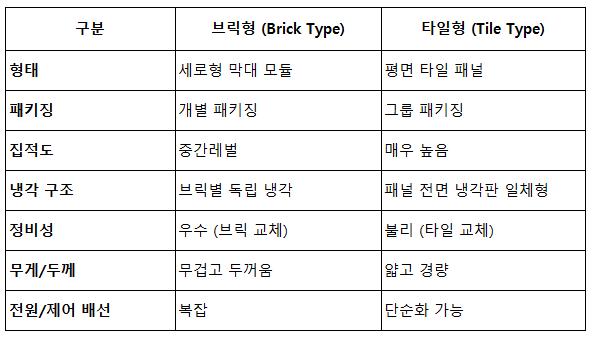

3. 비교



Cap 2025-10-31 15-16-16-578.jpg










GaN 소자 이야기는 여기서 끝을 내려 합니다.

여기까지 읽어보셨으면, 대략적으로 GaN 소자 와 AESA 레이더 구성에 대한

기본적인 상식을 갖추게 되실껍니다.



원래 한국형 AESA 레이더 발전사, GaN 국내 업체 동향, 수출입 통제 까지 방대한 계획 이였는데,

스케일을 너무 크게 잡았네요.....ㅋㅋㅋ



내용이 어렵다 보니, 호응도 떨어지고 해서 여기서 단도리 지으려 합니다.

그동안 재밌게 읽어 주셔서들 감사 합니다.



비전문가의 글이므로 오류는 있을수 있습니다.

이점을 유념 해주세요.
